シリアル長距離ノイズ対策ケーブル

CC2707 / CC3707

  • RS-232Cでも最大150mの伝送が可能
  • RS-422/485のシリアル通信も使用可能
  • ノイズ対策ケーブルとしても使用可能

CC27シリーズの特長

RS-232Cの長さ"15m"の壁を越えて150mまで延長が可能

RS-232Cインタフェースに接続するケーブルは通常最大15mと規定されています。これ以上延長する場合はRS-422のように平衡型とするか構内モデムを使う必要があります。しかし距離が150m以内の場合は米国製の静電容量の低い特殊ケーブルを使用することによりRS-232Cでも実現が可能です。

CC27シリーズ長距離伝送ケーブルは誘電率の低い絶縁体を使用しているため静電容量が極めて低く、このため信号波形の立ち上がり、立ち下がりのナマリが少なく、また、導体はAWG24のツイストペア線を使用しているため直流抵抗が低く減衰も少なくなっています。

一方、強化アルミシールドを施しているので外部に対するスプリアス(不要輻射)を最小限に抑えています。このことは、逆に外部からの雑音に対しても強くなっているため、ノイズ対策ケーブルとしてもご使用頂けます。

RFI/EMI対策、NEC,UL,CSA,CL-2規格。

CC27シリーズ

CC37シリーズ(二重シールド)の特長

RS-232C 長距離延長、さらにノイズを削減

CC37シリーズ2重シールドRS-232C長距離延長ケーブルはCC27シリーズケーブルを更に銅編組シールドで保護し米国FCC Docket 20780に適合するRFI/EMI対策ケーブルです。

シールドはアルミ箔と銅編組の2重構造で、アルミ箔は高調波のスプリアスを減衰させ、銅編組シールドは低調波のスプリアスを阻止します。CC27シリーズケーブルと同様にRS-232Cインタフェースで最大150mの延長が可能です。この他に、RS-422/485の用途にも最適です。なお、コネクタに金属性ダイキャストを使用しますとRFI/EMIに対してより一層の効果があります。

RFI/EMI対策、NEC,UL,CSA,CL-2規格。

用途

シリアルプリンタ、モデム、スキャナ、CCDカメラ、RS232C、RS422、RS485など(NEC,UL,CSA,CL-2規格適合)

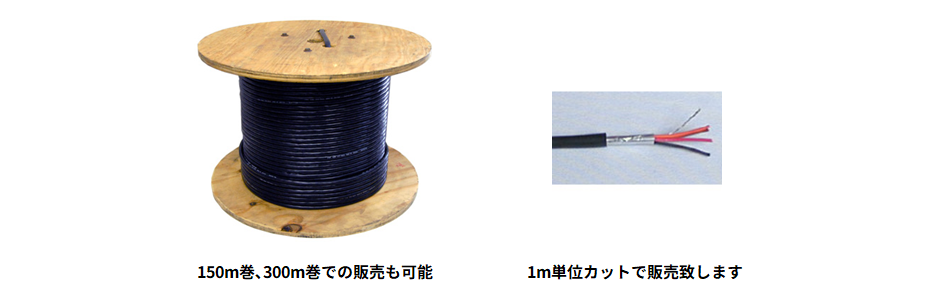

販売単位

1m単位カット販売品。
カット長についてはご注文の際にお知らせください。(ハーネス加工も承ります。)

長距離伝送ケーブルを使い
シリアルインターフェース接続をするために
必要な6つのヒント

1.特長

ワイヤー同士間、ワイヤーとシールド間の静電容量が一般のRS-232Cケーブルと比べると非常に小さく抑えているため信号波形の立ち上がり、立下りの波形のダレが少なくなり、V24 RS-232C規定で定義されている15mをはるかに超え、適切な使い方であれば例えば、9600bpsで最大150mまで延長できる可能性があります(距離が長くなると電位差、ノイズ発生源となる大容量のスイッチ、モータ、溶接機、高圧大電流の電線が近くにあるなどの周囲の環境、クロストークなどにより伝送スピードに影響します)。

2.電位差の防止

距離の離れたA点とB点の電位差によるコモンモードノイズを防止するためにケーブルのドレイン線(シールド)の一方をグランドから浮かせる1点アース方式。

CC27シリーズ

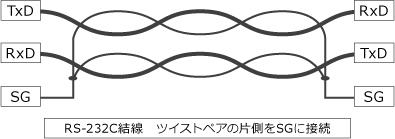

3.ツイストペア

RS-232Cの結線には、クロストーク防止のためにツイストペアの特長を活用します。特に、TXD(送信)およびRXD(受信)の接続において、ツイストペアの片側は、SG線(シグナルグランド)とペアを組み合わせてください。また、できれば他の制御線RTS、CTS、DTR、DSRもSG線とペアを組むことが理想的です。

CC27シリーズ

4.FGとSGは分離すること

FGとSGを接続するとノイズに弱くなる恐れがあります。

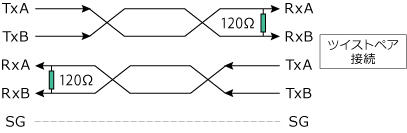

5.RS-485の結線

差動のRS-485インターフェースは、TxAとRxAおよびRxAとTxAの結線にはツイストペアを必ず必要とします。GNDは、SGに接続します。

CC27シリーズ

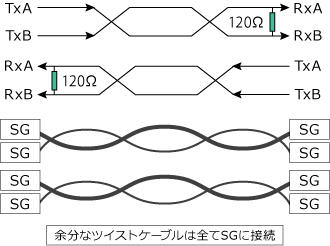

6.余分なケーブルの処理

使わない余ったケーブルは、アンテナの役割をする可能性があるため、これらのケーブルはSGにすべて接続します。

CC27シリーズ

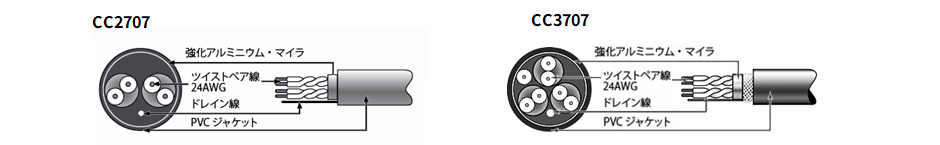

製品仕様

CC27シリーズ

項目 CC2707 CC3707
芯数 7芯 3 1/2ペア 7芯 3 1/2ペア
導体 24AWG(7×32)錫メッキ線
インシュレーション 0.015" ポリエチレン
ジャケット(外覆) 黒色PVC
温度範囲 -40~75℃ -20~65℃
電圧 30V RMS
ドレイン線 24AWG(7×32)錫メッキ線
インピーダンス 120Ω
静電容量 12.5pf/feet
電気抵抗 0.03Ω/feet
信号遅延 1.6ns/feet
伝送距離 150m(9,600bpsの場合)
シールド 強化アルミニウムマイラ 強化アルミニウムマイラ 100%シールド
銀メッキ同編組シールド
適用規格 NEC,UL,CSA,CL-2
